Comment peut-on dessiner en vecteur avec l'extension stylo?
Un peu comme ça:

créer une forme avec contour (::#000000) et remplissage (::#FFFFFF)::pen cat
point à x:(50) y:(50) avec vecteurs x1:(34) y1:(64) x2:(56) y2:(86)::pen
point à x:(50) y:(0) avec vecteurs x1:(43) y1:(45) x2:(86) y2:(16)::pen
point à x:(0) y:(50) avec vecteurs x1:(846) y1:(75) x2:(7865) y2:(5)::pen

Salut,

Je ne peux t'aider que pour les contours : pour réaliser des courbes, tu peux utiliser la méthode Smoothstep, dont voici le principe de l'algorithme :
S'il faut que je détailles plus cet algorithme, n'hésite pas à demander.

ça donne quoi en scratch?
désolé je ne connais que le scratch

C'est censé être du pseudo code

Tu as besoin de deux blocs personnalisés : un correspondant à la définition de mixLines et l'autre à celle de curveSmoothstep

Si tu as vraiment besoin d'aide, j'ai trouvé ça (en français même si pas forcément bien expliqué, les schémas sont importants).

Edit : au passage, pour la culture G, la fonction "smoothstep" est une fonction définie sur utilisant deux courbes de bézier quadratiques et utilisée dans toutes les animations (web, jeux, etc).

je bloque ici:

pour l'instant, j'ai ça:
https://ibb.co/Fq8tD0CY
l'élément 5 de points correspond à max step
l'élément 6 correspond à step
chat gpt m'a un peu aidé… mais c'est compliqué

Tu peux ajouter dans le bloc personnalisé « mélanger lignes ……… » une instruction « à l'index (i) »
qui sauvegarde le mélange de coordonnées dans ta liste points à i, i+1 :

définir Mélanger points | 2x\[x, y] (x1) (y1) (x2) (y2) \[%] (percent) à l'index (i)
remplacer l'élément ((i) + [0]) de la liste [points v] par ( ( (x1) * (percent) ) + ( (x2) * ( (percent) - [1] ) ) )
remplacer l'élément ((i) + [1]) de la liste [points v] par ( ( (y1) * (percent) ) + ( (y2) * ( (percent) - [1] ) ) )

Il faudra ensuite utiliser les index suivants (dans l'ordre) : 1, 3, et 7 pour le dernier
Puis (en fin de boucle) :

go to x: (élément (7) de [points v]) y: (élément (8) de [points v])

C'est tout bon ?

comme ça?:
https://scratch.mit.edu/projects/1144396701/
vous pouvez bouger les points.

Le problème c'est que ça n'a pas l'air de ressembler à l'éditeur vecteur de scratch.

Il y a un premier petit raté dans la création des clones de ton projet (regarde les index de la variable moi, les clones partagent des données).

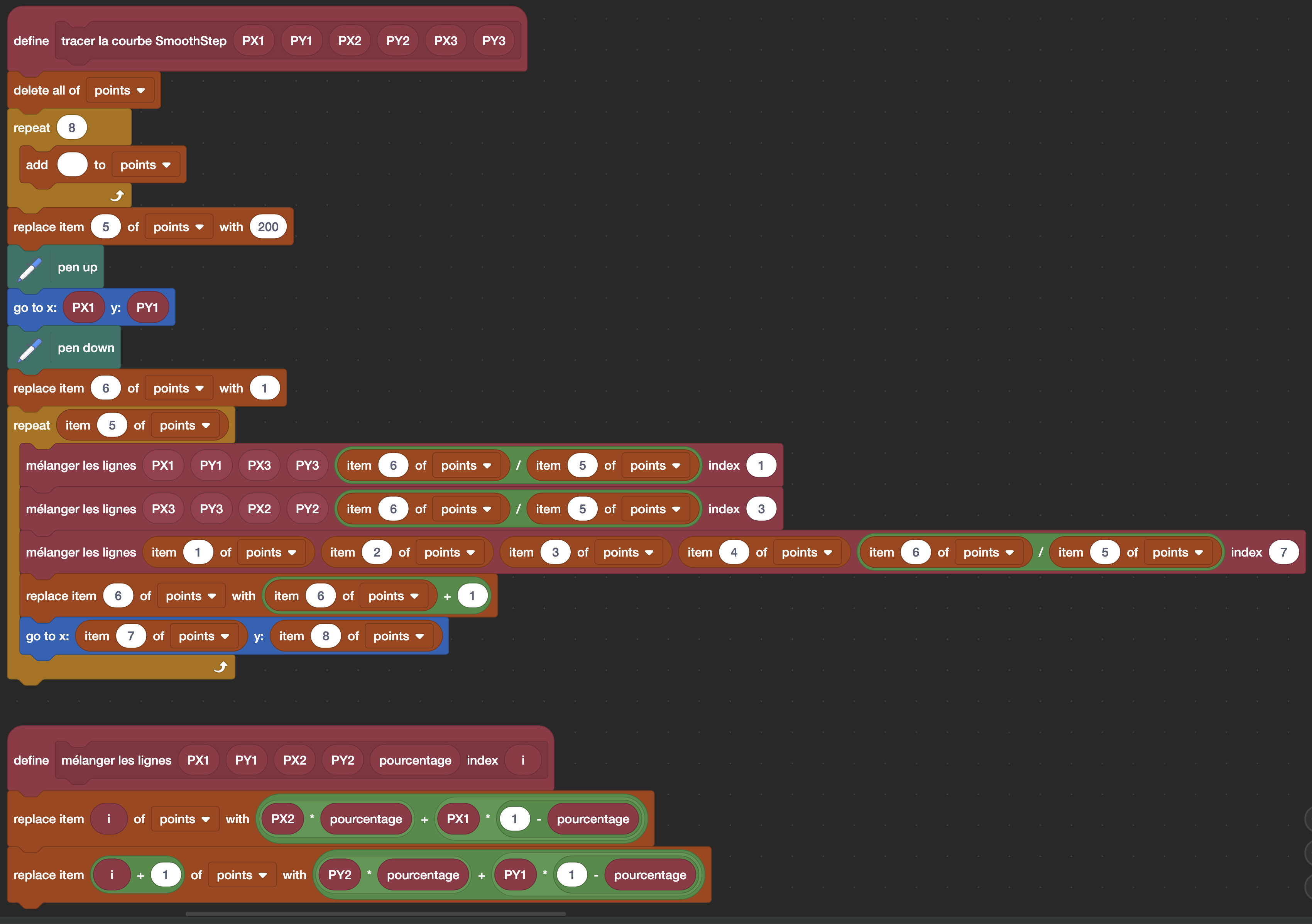

Le second vient de moi, voici le code corrigé :
Les ratés : “1 - percent” et non “percent - 1” ; inversion des points pendant le mélange ; la droite entre p2 et p3 doit commencer à p3 dans le mélange

Ça devrait être bon

Tu peux t'intéresser aux courbes cubiques aussi (celles utilisées par Scratch), mais je n'ai jamais codé leur fonctionnement sur Scratch (si tu demandes de l'aide, je découvrirais en même temps que toi).

Merci, alors comment fonctionnent les courbes cubiques?

Je vais le découvrir en même temps que toi . Si ça ne te dérange pas d'attendre, je vais créer un tuto sur le SWFR d'ici demain (cette nuit, après le match du M6N) pour gérer des courbes quatra/cubiques.

En s'y intéressant, c'est tout autant une histoire de mélange de points et de progression sur des droites projetées, même si dans un langage plus dynamique comme Python l'implémenter serait bien plus aisé.

Lu_Li_49 wrote:

Merci, alors comment fonctionnent les courbes cubiques?

Les quadratic curves sont en gros exactement le projet que tu viens de faire avec l’aide de wilhelm. A quadratic curve est une courbe de bézier à 3 points. En fait, on dit quadratic car les calculs fait avec plusiquers lissages dans ton codes peuvent être simplifiés en une fonction de degré 2 pour chaque dimension. Une courbe cubique est gérée par 4 points, on dit cubique car les calculs peuvent être simplifiés par une fonction de 3ème degré par dimension.
Formule:
Soit t variant entre 0 et 1, P0, P1, P2 et P3 les valeurs des dimensions observées (soit x0, x1… pour abcisse et y0, y1… pour ordonnée, c’est les mêmes formules).
On a:
f(t) = (1-t)**3*P0+3*(1-t)**2*t*P1+3*(1-t)*t**2*P2+t**3*P3
Si je ne me suis pas trompé xD

Yep sur Scratch cependant, c'est plus simple à implémenter d'utiliser la technique des mélanges. Je suis en train de créer la page, je modifie ce post dès que l'article est disponible (NDT : Il y aura un projet).

L'article est disponible (lien).

wilhelm43 wrote:

Yep sur Scratch cependant, c'est plus simple à implémenter d'utiliser la technique des mélanges. Je suis en train de créer la page, je modifie ce post dès que l'article est disponible (NDT : Il y aura un projet).

C’est plus simple si on veut implémenter un nombre arbitraire de points, en effet, mais si tu veux faire des projets avancé comme des remplisseurs de courbes quadratics ou cubics, il est mieux d’utiliser les formule, en fait, c’est plus rapide et viable pour les performances. (NDT ne veut pas dire Note Du Traducteur ?)

Le SWFR est down depuis hier soir mais voilà le projet annoncé, implémentant une classe Point avec quelques méthodes, et deux fonctions permettant de réaliser des courbes quadratiques et cubiques.

https://scratch.mit.edu/projects/1147876636/

Je réaliserai l'article du Wiki dès que ce dernier est accessible.

Et pour les courbes vecteurs avec les barres et les points?:
https://ibb.co/9kPyFScD

Et bien, les « points » supplémentaires sont les points de contrôle, et les différents point sont reliés par des courbes cubiques.

ok merci

Lu_Li_49 wrote:

ok merci

Je t’invite à fermer le sujet si ta question a été répondue entièrement.
